楊翠
安科瑞電氣股份有限公司 上海嘉定 201801
摘要：對武漢市某大型教學醫院的能耗管理現狀進行分析，該院能耗管理模式主要為推行精細化管理、堅持全員參與、推廣節能技術，當前存在能耗數據殘缺不全、能耗管理成本過高、能耗評估機制缺乏、節能方案實施不力等問題。基于此，提出了重構醫院能耗管理平臺、改進能耗管理模式、創新節能技術、強化全員節能意識、充分運用合同能源管理節能機制等能耗管理策略。
關鍵詞：醫院管理；能耗管理；節能管理體系；節能技術
1.能源監管平臺的意義
隨著居民健康需求的深度釋放，醫院診療環境的不斷改善，以及新醫改政策的不斷推進，節能已成為降低醫院成本、提高自身競爭力的主要途徑。
現代醫院是集教學、科研、醫療為一體的綜合性機構，整體運行成本相對較高。
教學醫院是當前推動我國醫療水平提升的重要臨床培養、診療及科研機構，在高等教育、醫療行業中都占據了重要地位，直接影響臨床教學質量與醫療技術水平，與一般非教學醫院存在實質性區別。
在經濟效益方面，因其規模大、業務多、整體運行成本較非教學醫院高。
本研究以武漢市某大型教學醫院為研究對象，探討其建筑能耗管理現狀及存在的問題。
2醫院基本建設情況
該院為綜合型醫院，承擔著醫療、教學、科研、公益4項社會職能，該院占地226畝，建筑面積39萬平方米，固定資產19億元，編制床位5000張，職工7000多人，臨床科室66個，年均診療523.4萬人次。當前，該院擁有教重點學科(含培育)10個、衛計委國家臨床專科建設項目25個：擁有8個系、23個教研室，在職博士生導師189人，碩士生導師524人：擁有教育部實驗室1個、省級實驗室2個：獲國家科技進步獎6項。
3 醫院能耗管理現狀
3．1 醫院建筑能耗現狀

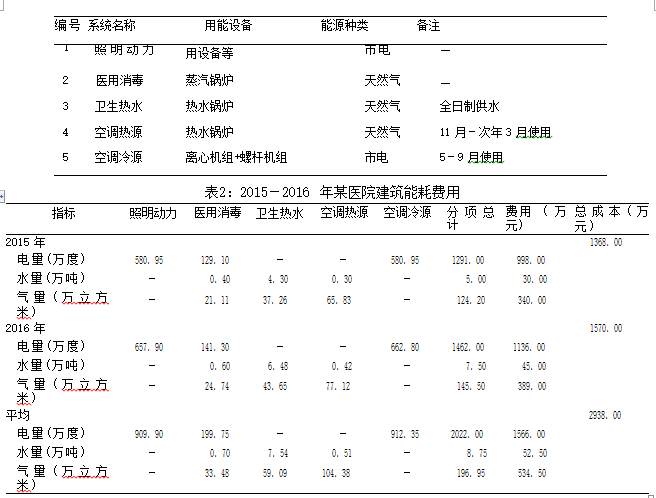

醫院主要用能設備及2015－2016年建筑能耗情況見表1、2。該院2015和2016年的年均能耗成本分別為1368、1570萬元，增減額為202萬元，增減比例為14．77%，建筑能耗增長較快。
表1醫院主要用能設備
3．2 醫院能耗管理模式及節能措施
3．2．1 醫院能耗管理模式
①精細化管理：該院貫徹落實國家關于節能降耗的相關管理舉措，逐步完善節能管理責任機制，不斷優化節能管理網絡，制定節能標準、超支懲罰、各負其責的管理制度，約束個人浪費行為，對各個崗位及不同能耗情況進行定期或不定期檢查，并嚴格執行考核制度，將員工的個人利益與醫院的整體利益捆綁起來，提高節能意識。
②全員參與：該院堅持全員參與節能降耗，加大節約資源的宣傳力度，以此不斷提高員工的節能意識。 同時，對員工進行技術操作培訓，開展各種形式的節能技術交流活動，將成本意識深入到醫院各崗位的 日常工作中，使員工能夠自覺約束行為 。
③推廣節能技術：根據醫院自身實際情況實施水、電節能技術改造，逐步實現節能科學化管理，在成本可控的情況下，該院充分利用高新節能技術，淘汰落后、耗能較大的老舊產品，不斷優化產品的性能，大限度地實現工藝創新以及能源技術的突破，同時加大對設備、設施的監管力度，制定有效節能措施，以降低功率能耗。
3．2．2 醫院能耗監測措施
①能耗信息編碼：該院 借助能源信息對能耗采集點進行有效設計，依據 《醫院建筑能耗監管系統建設技術導則 ( 試行) 》文件要求，把醫院的主要能耗進行分類，并進行編碼。
②用電監測點的分項計量：包括照明插座用電計量、空調用電計量、動力用電計量、特殊區域用電計量特殊區域用電是醫院建筑能耗密度高、占總電耗比重大的用電區域，也是便于考核的獨立用能單元。
③著重區域嚴格監測：根據醫院環境管理要求，醫院人員流動密集區域需要維持一定的室內環境，包括溫度、濕度、靜壓、照度、噪聲、細菌濃度等，尤其是門診、醫技樓等人流密集的區域?qū)諝赓|(zhì)量的要求十分嚴格，因此在醫院建筑能耗監管系統建設中，主要針對門診醫技樓、候診大廳等區域進行室內環境監控系統后臺設備和溫濕度檢測設備的搭建，并將在線監測置于前位。
3．2．3 醫院現行節能技術
①照明動力節能：醫院現行照明動力節能技術包括LED節能燈具改造，即將原有普通的照明燈具更換為節能燈具；配置電子鎮流器，可以按照需要開關相應的設備。
②制冷節能：醫院現行制冷節能技術包括淘汰老舊的分體式空調機組；安裝中央制冷系統并配置通風功能；在空 調以及通風設備上設置流量調節器；配置太陽能制冷設備，應用自然制冷技術等。
③熱力供應節能：醫院現行熱力供應節能技術包括采用更好的鍋爐；配置光熱機器；借助分散性小設備生產生活熱水，并不斷改善熱水的儲容量；配置能夠?qū)崿F(xiàn)熱回收的通風裝置；對管道以及熱存儲器設置保溫措施；使用余熱回收裝置或熱電聯產機組等。
4醫院建筑能耗管理存在的問題
4．1 能耗數據殘缺不全
該院建院早，部分老建筑目前仍在運作，因能耗監測技術的使用對建筑物的質量有一定的要求，且由于對能源管理的重視程度遠遠不夠，沒有形成完善的二次計量模式，導致能耗監測結果的利用率非常低。在這種粗放式的能源管理模式下，醫院沒有辦法對各個科室能耗狀況進行準確統計，數據殘缺不全。
4．2 能耗管理成本過高
該院占地規模較大，為滿足患者就診及服務的要求，醫院管理者追求建設規模，而在設計過程中很少考慮節能問題，無法達到節能降耗的監測標準，不得不對多區域進行二次節能改造，造成人力、財力及物力的大量浪費，同時也增加了醫院的能耗管成本
4．3 能耗評估機制缺乏
科學合理的能耗管理指標及評估機制是衡量醫 院能耗使用合理的主要依據，對于醫院節能降耗管 理成效起著決定性作用。
目前，該院缺乏有效能耗指標體系以及評估機制，導致該院對于能耗監測及節能工作無法做到心中有數。
5改善能耗管理的對策
5．1 重構醫院能耗管理平臺
以國家標準、可靠性、開放性和可擴展性、 先進性作為重構醫院能耗管理平臺的原則，構建平臺系統結構。
①管理層：該層包括數據中心和展示中心，一般情況下，建筑能耗監測系統往往借助大型數據庫系統，應用互聯網+云服務等現代化通信技術，以及相應的嵌入式技術等，具有對建筑能耗進行在線監測、動態分析、異常預警等功能。
②網絡層：與醫院實際情況相結合，遵循以經濟適用與便于統一管理為前提的設計初衷，可以借助醫院自有的專用網絡來實現每一個子系統和相應的后臺系統之間的數據傳輸，以此提高醫院資源的利用 效率。
③設備層：一般項目設備層可以劃分為6個部分，即計量子系統、以高清網絡攝像頭為終端的視頻監 控子系統、設備監控子系統終端、公共區域照明控制子系統終端、空調群控子系統、能耗數據輸送系統。
5．2 改進能耗管理模式
建立定額管理體系及與醫院建筑能耗相關的績效考核制度。
定額管理即醫院建立有完善的定額管理體系，在滿足各科室用能需要的情況下，進行定 額下發以及定額監督，而定額下發須以準確的能耗數據作為支撐。
目前，多數教學醫院已建立績效考核管理機制，但不論是約束還是激勵，基本針對的都是醫院運營的主要業務，而與醫院建筑能耗相關的績效考核制度不多。
醫院建筑能耗監控平臺能實現醫院各樓宇、樓層、單元的分類分項計量，并且能結合醫院自身考核特點，實現其分區化的能耗績效考核。
5．3 創新節能技術
采用空調、通風系統及水循環系統的節能技術與供配電、照明及監控系統的節能技術。
空調水循環系統需要定期清理，以保證換熱器良好的換熱效率，并且可以起到節能作用。在對空調以及通風系統進行設計的過程中，應合理規劃空調使用分區；在設計水循環系統的過程中，應設置合理規格的水泵；在設計配電系統的過程中，應合理規劃整體節能目標和實施方案；在設計照明系統時，一般應配置節能燈具，在亮度方面也應合理調整，但在調節照明功率時須充分考慮不同科室的照明要求。
5．4 強化全員的節能意識
①相關管理部門應通過各種渠道大力宣傳節能
法律法規，以及相應的國家政策，將成本意識深入到員工的日常工作中，使其能夠自覺約束自身行為。
②提高工作人員對節能管理的認知，使其掌握各種 節能專業知識，不斷強化責任意識，提高專業從業人 員操作節能設備的能力。
③不斷完善能耗數據采集系統，并主動與財務、網絡中心等相關部門進行數據 共享，以實現能源消耗的全員管理。
④抓好節能專項管理工作，把握節能工作的主觀能動性。
⑤ 加強節能降耗制度建設以及績效考核工作，切實將員工的節能工作效果與醫院整體效益捆綁起來，以達到開源節流、減支降耗的管理目的。
5．5 充分運用合同能源管理節能機制
合同能源管理一般可以劃分為節能效益分享型、能源費用托管型、節能量保障型3種形式。
該院適合托管型合同能源管理，可以使用能源診斷的方式，在綜合節能改造的情況下，不斷提升整個系統的能源利用率 。
這種方式醫院不用承擔相應的風險，通過對社會公開招標合同節能服務公司對醫院進行節能改造，既不需要在節能管理項目中投資，也不必對合同范圍內的節能設備進行維護，從而可以大大節省醫院的運行成本；且節能服務公司可以通過其專家團隊運用比較成熟的節能技術以及有效的節能設備實施節能項目，提高醫院整體能源利用效率。
6.安科瑞建筑能耗分析系統
6.1概述
Acrel-5000web建筑能耗分析系統是用戶端能源管理分析系統，在電能管理系統的基礎上增加了對水、氣、煤、油、熱(冷)量等集中采集與分析，通過對用戶端所有能耗進行細分和統計，以直觀的數據和圖表向管理人員或決策層展示各類能源的使用消耗情況，便于找出高耗能點或不合理的耗能習慣，有效節約能源，為用戶進一步節能改造或設備升級提供準確的數據支撐。用戶可按照國家有關規定實施能源計算，分析現狀，查找問題，挖掘節能潛力，提出切實可行的節能措施，并向縣級以上管理節能工作的部門報送能源計算報告。
6.2應用場所
適用于公共建筑、集團公司、工業園區、大型物業、學校、醫院、企業等不同行業的能耗監測與管理的系統設計、施工和運行維護。
6.3系統功能
6.3.1系統概況
平臺運行狀態，當月能耗折算、地圖導航，各能耗逐時、逐月曲線，當日，當月能耗同比分析滾動顯示。

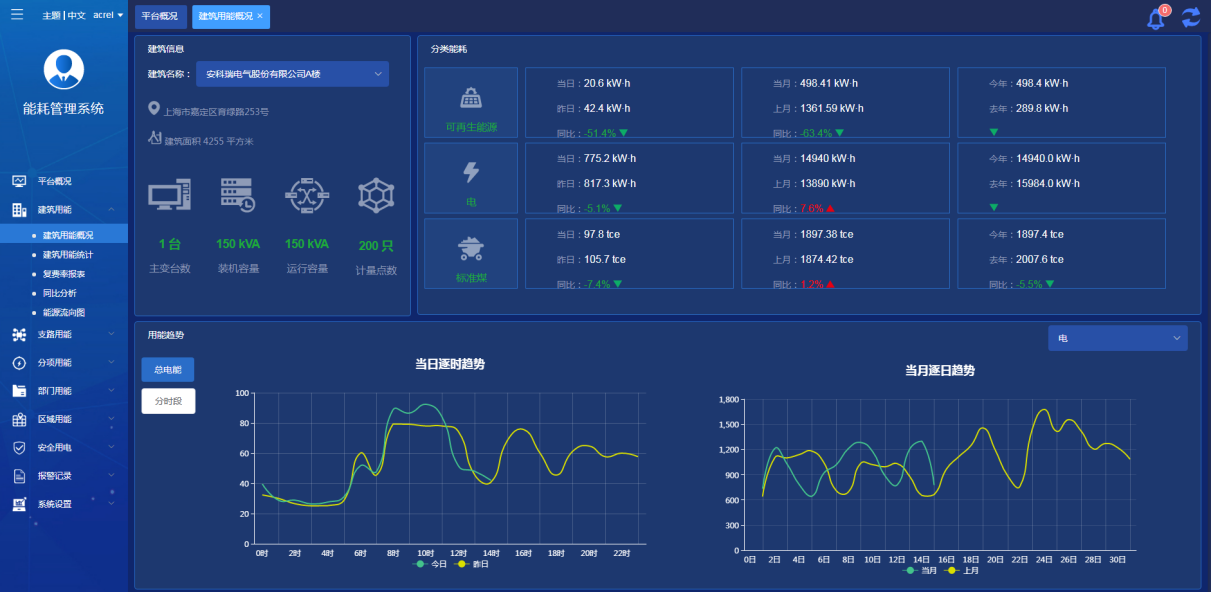

6.3.2用能概況
對建筑、部門、區域、支路、分類分項等用能進行對比，支持當日逐時趨勢、當月逐日趨勢曲線、分時段能耗統計對比、總能耗同環比對比。

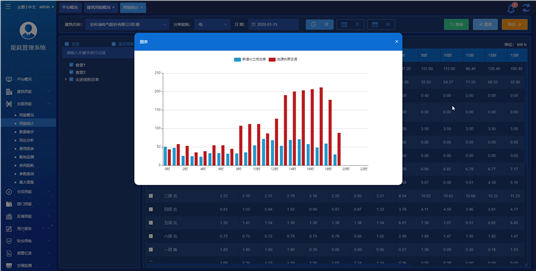

6.3.3用能統計
對建筑、區域、分項、支路等結構按日、月、年報表的形式統計對分類能源用能進行統計，支持報表數據導出EXCEL，支持選擇建筑數據進行生成柱狀圖。
6.3.4復費率統計
復費率報表按日、月、年統計對單棟建筑下不同支路的尖、峰、平、谷用電量及成本費用進行統計分析。支持?jǐn)?shù)據導出到EXCEL。

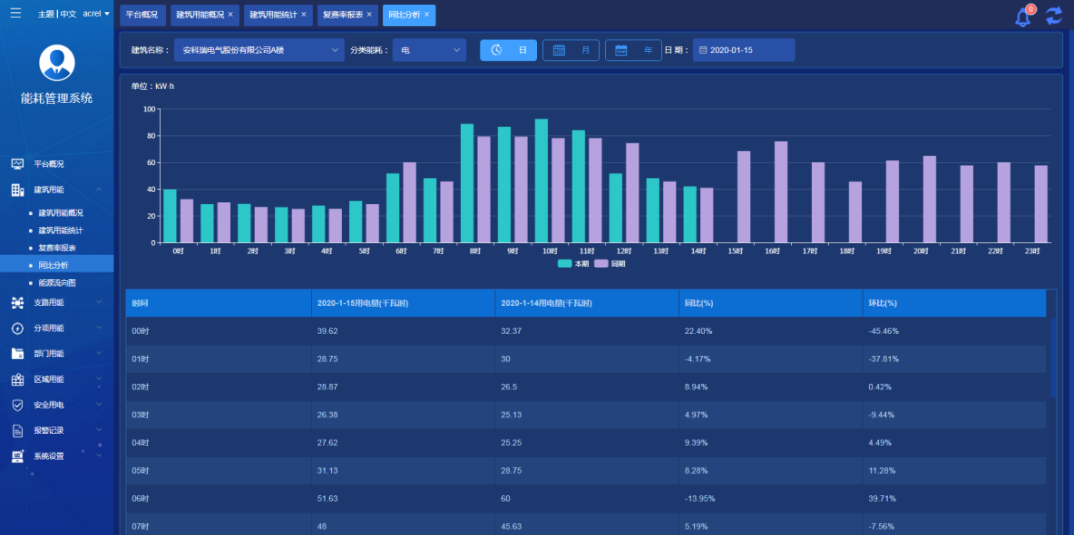

6.3.5同比分析
對建筑、分項、區域、支路等用能按日、月、年以圖形和報表結合的方式進行用能數據同比分析。

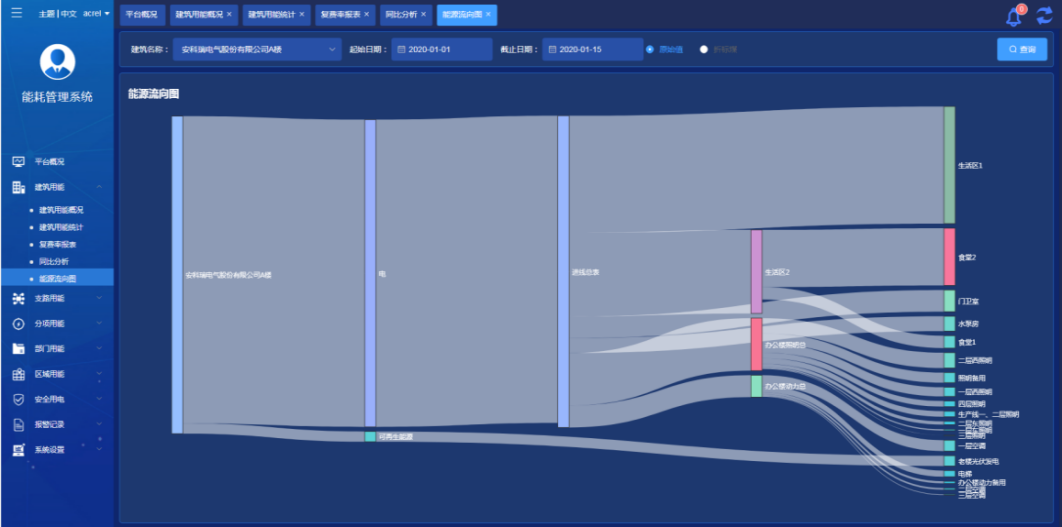

6.3.6能源流向圖
能源流向圖展示單棟建筑指定時段內各類能源從源頭到末端的的能源流向，支持按原始值和折標值查看。

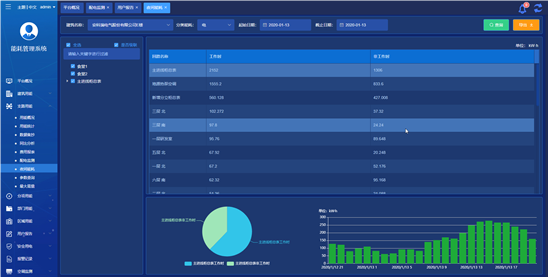

6.3.7夜間能耗分析
夜間能耗以表格、曲線、餅圖等形式對選擇支路分類能源在指定時段工作時間與非工作時間用能統計對比，支持導出報表。

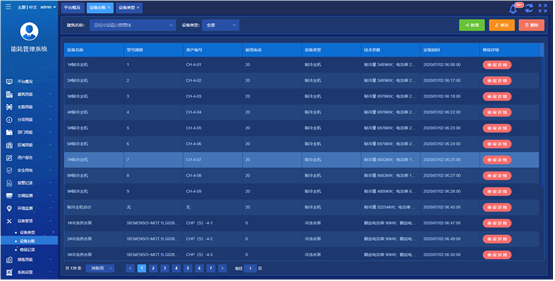

6.3.8設備管理
設備管理包括，設備類型、設備臺賬、維保記錄等功能。輔助用戶合理管理設備，確保設備的運行。

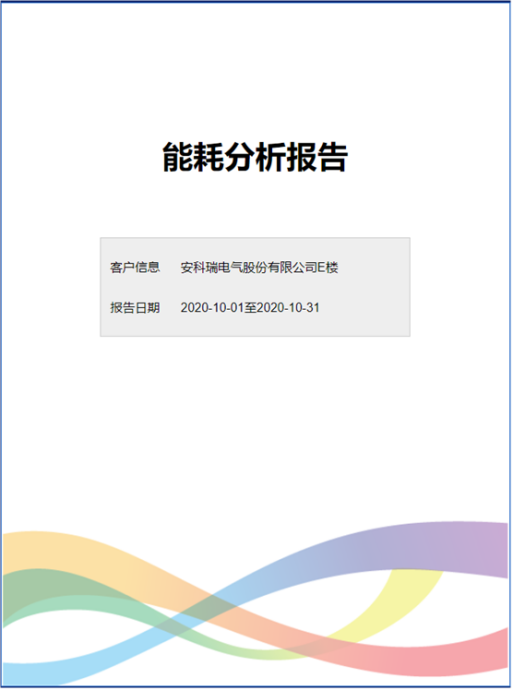

6.3.9用戶報告
用戶報告針對選定的建筑自動統計各能源的月使用的同環比趨勢，并提供簡單的能耗分析結果，針對用電提供單獨的復費率用能分析，報告可編輯。

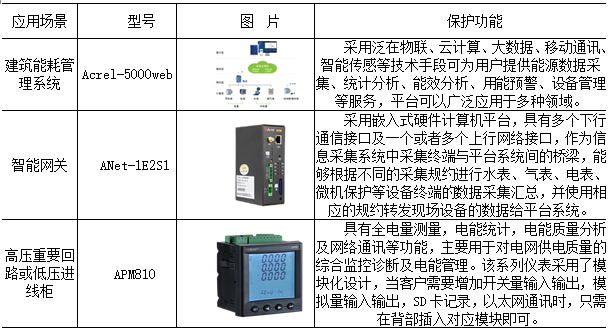

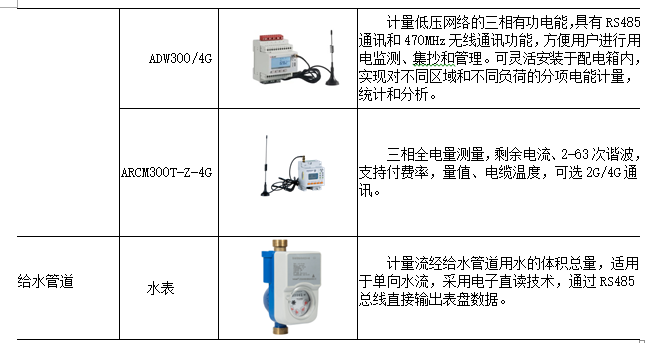

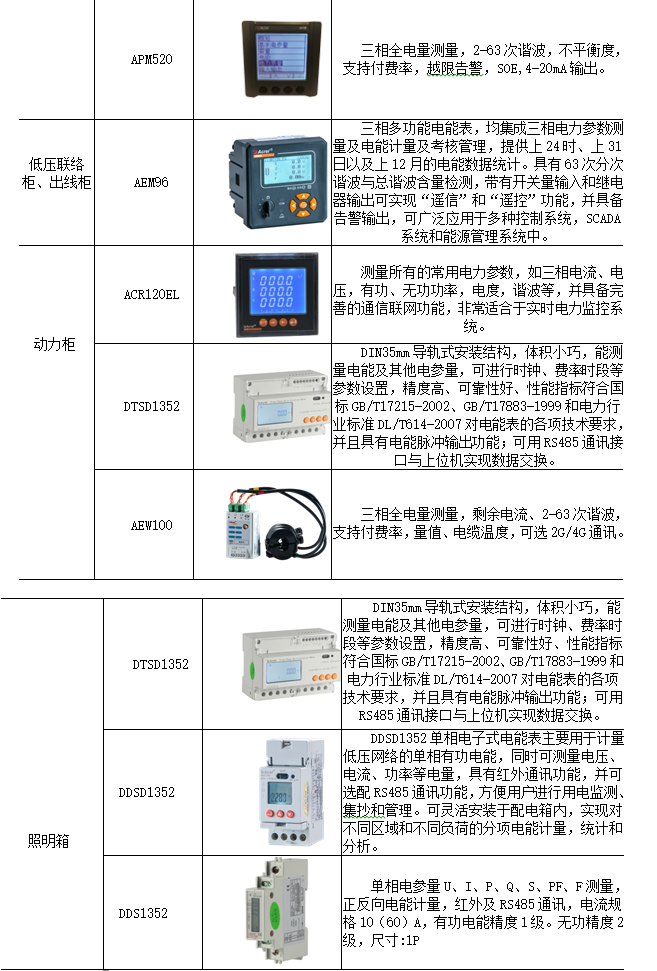

7.系統硬件配置
8.結語
隨著以計算機技術、通信技術、網絡技術為代表的現代信息技術的飛速發展，人類社會正從工業時代闊步邁向信息時代。能耗管理要走出理論，掌握新技術，用分析和運用現代化管理手段進行校園能源管理，實現了對醫院內各種能源消耗的控制，進而實現了能源的優化調度和管理，為醫院的管理、節能、降耗及提高醫院能耗有效管理發揮了重要的作用。
參考文獻
高嬋．基于平衡計分卡的醫院成本控制指標體系的構建[J].醫學與社會，2016，29(3):61－63．
蘇芮，羅衛芳，孫鵬，等.中醫醫院經濟效益低下原因分析[J].中國衛生經濟，2011，30(8):59－61．
朱永松，羅蒙，甘寧，等.大型綜合性醫院節能管理的分析與對策[J].中國醫院，2011，15(2):73－75．
袁芳．節約型公共機構示范單位的評價研究[D]．安徽醫科大學，2014．
張婉昱，馮占春.武漢市某醫院建筑能耗管理現狀研究
安科瑞企業微電網設計與應用手冊.2023.01版．
